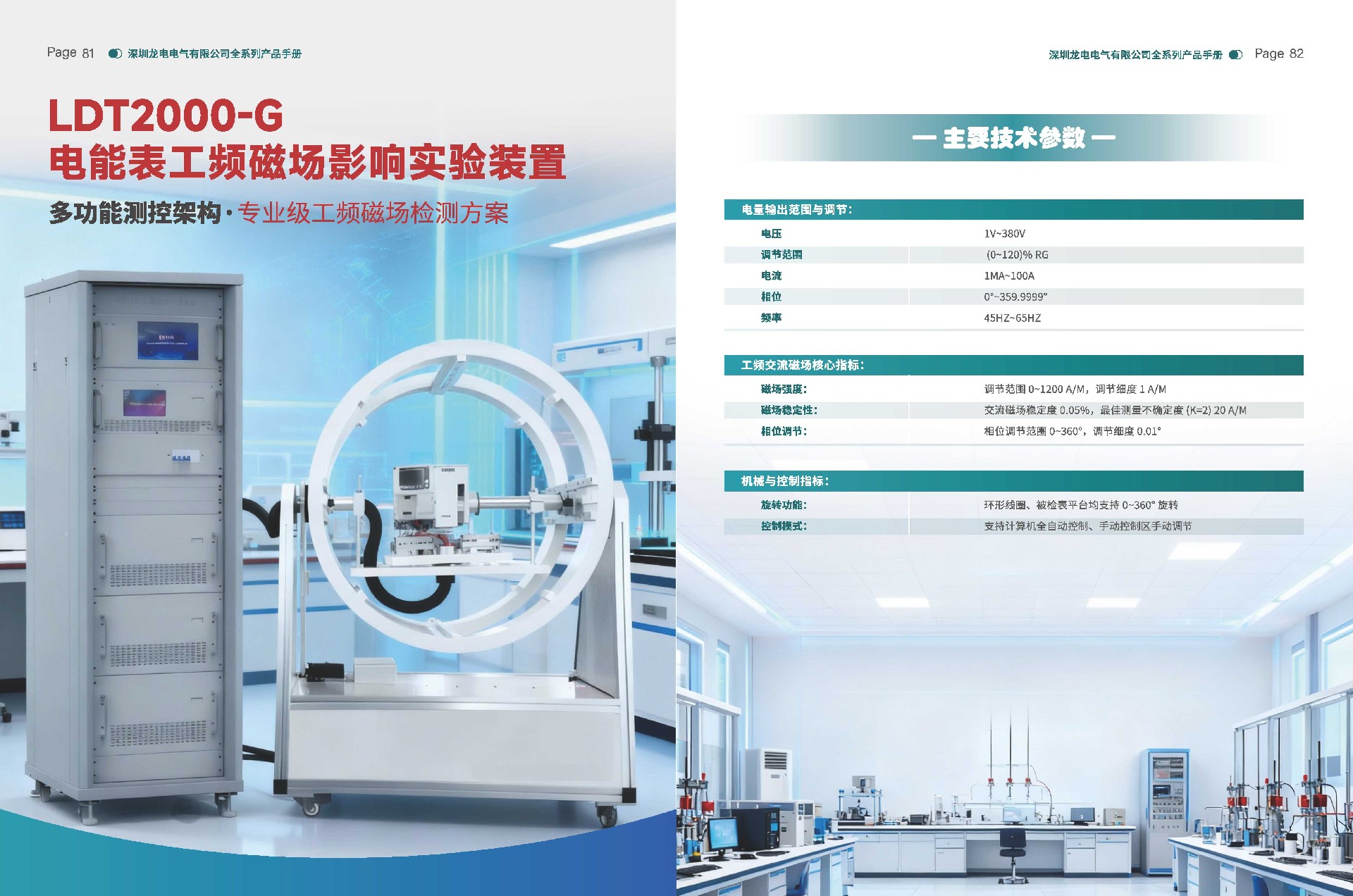

LDT2000-G电能表工频磁场影响实验装置专用于检测交流磁场对电能表的影响。由交流励磁电流源、环形线圈、被检表平台、电机控制系统、三相电能表检定装置、校准界面平台、计算机及自动测试软件等组成。该装置可产生0~1200A/m程控可调的工频交流磁场，配合电能表检定装置，完成电能表工频磁场试验和工频磁场干扰试验。

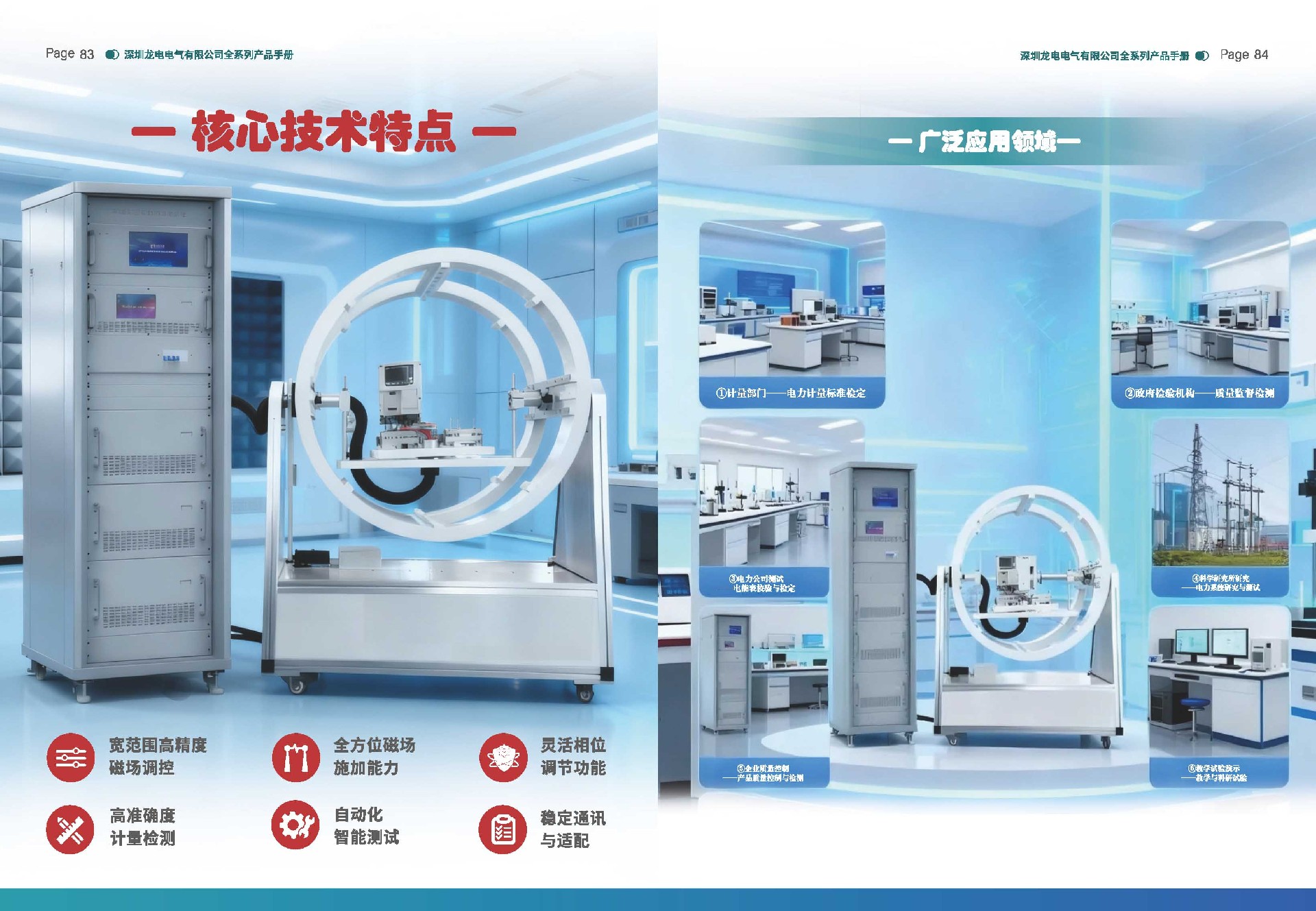

环形线圈与被检表平台由精密步进电机控制，可0~360°旋转。旋转角度由计算机控制，以方便实现对被检电能表各方位施加交流磁场。可在0~360°范围内任意调节交流磁场与被检电能表工作电压的相位。系统配备计算机检测软件，可完成交流磁场对电能表影响的全自动、半自动试验。

①　自动检测动作包括：自动调节交流磁场的大小、自动检定电能表在各检定点的误差值及磁场影响量、自动控制环形线圈及被检表平台的旋转；

②　软件具有完善的数据管理功能，数据检索方便，并具有自动备份功能。软件可输出检定证书、检测报告等统计报表；支持多种格式的文档保存和打印；

③　电表托盘：具备所有电能表测试接线端子，可完成对电能表的误差测试，并可360°旋转；

④　手动控制区：可手动控制励磁线圈和电表托盘的旋转，便于手动调整磁场方向并施加在被检电能表上；

⑤　测控台：可控制磁场大小及三相电能表检定装置的输出，便于用户手动进行测试；

⑥　励磁电源及三相电能表检定装置标准功率源。
